Elektrik/Elektronik

Alçak Gerilim Yönetmeliği

50–1000 V AC, 75–1500 V DC arasında çalışan elektrikli ekipmanlar

2014/35/ABSanayi ve Teknoloji Bakanlığı

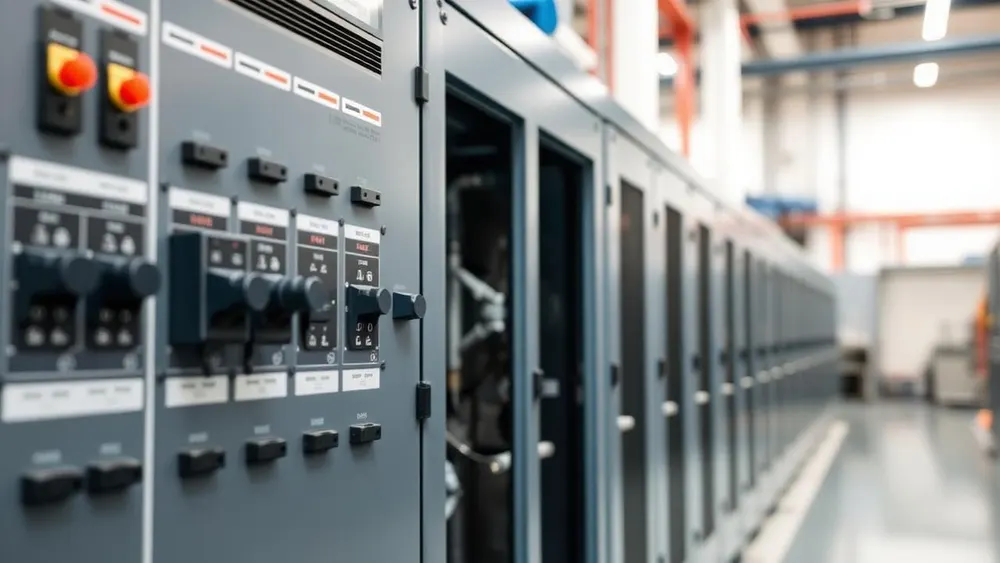

Alçak Gerilim Yönetmeliği — Elektrik/Elektronik kategorisi görsel

Alçak Gerilim Yönetmeliği (LVD), belirli gerilim sınırları içinde kullanılan elektrikli ekipmanların kullanıcı sağlığı ve güvenliği için temel gerekliliklere uygun olmasını sağlar. Türkiye'de Sanayi ve Teknoloji Bakanlığı tarafından AB 2014/35/AB Direktifi'ne uyumlu olarak yayımlanmıştır.

Kapsama giren ürünlerde elektrik çarpması, yangın, mekanik hasar, ısınma, radyasyon ve patlama gibi tehlikelere karşı koruma sağlanması zorunludur. Üretici, ürünün güvenli kullanımını sağlayacak teknik dosyayı hazırlar, EN standartlarına göre testleri tamamlar ve AB Uygunluk Beyanı düzenleyerek CE işaretini iliştirir.

Alçak Gerilim (LVD) Yönetmeliğinin Amacı

  • Belirli gerilim sınırları içindeki ekipmanlarda kullanıcı güvenliğini sağlamak
  • AB pazarına serbest dolaşım hakkı kazandırmak
  • Üretici sorumluluğunu net hukuki çerçeveye oturtmak
  • Piyasa gözetimi ile güvensiz ürünlerin engellenmesi

Kapsam ve Ürün Örnekleri

  • Ev tipi elektrikli ev aletleri (ütü, fırın, çamaşır makinesi vb.)
  • Aydınlatma armatürleri ve sürücüleri
  • Endüstriyel kontrol panoları ve şalt cihazları
  • Bilgi teknolojisi ekipmanları ve güç kaynakları
  • Kablolar, fişler, prizler ve bağlantı elemanları

Alçak Gerilim (LVD) Kapsamında CE Belgesi Nasıl Alınır?

  1. 1Ürün kapsamının LVD altında olduğunun teyit edilmesi
  2. 2Uygulanabilir harmonize EN standartlarının tespiti
  3. 3Akredite laboratuvarda elektriksel güvenlik testlerinin yaptırılması
  4. 4Teknik dosyanın hazırlanması ve risk değerlendirmesi
  5. 5AB Uygunluk Beyanı'nın düzenlenip imzalanması
  6. 6CE işaretinin ürüne ve etiketine iliştirilmesi

Alçak Gerilimde kapsam sınırları ve sık yapılan hatalar

Alçak Gerilim Yönetmeliği'nde (2014/35/AB) en çok hata, ürünün kapsamda olup olmadığına karar verirken ve onaylanmış kuruluşun rolü konusunda yapılır. Aşağıdaki noktalar doğrudan direktif metnine dayanır.

Kapsamı ürün tipi değil, gerilim belirler

Direktif, alternatif akımda 50–1 000 V, doğru akımda 75–1 500 V arasında çalışacak şekilde tasarlanmış elektrikli ekipmanlara uygulanır (Madde 1). Şebekeye (230 V) bağlanan bir cihaz kapsamdadır; yalnızca 12 V veya 24 V DC ile çalışan bir cihaz bu yönetmeliğin kapsamına girmez. Böyle bir ürünü şebekeye bağlayan harici adaptör ise ayrı bir elektrikli ekipman olarak değerlendirilir.

Kapsam dışı bırakılan ekipmanlar (Ek II)

  • Patlayıcı ortamda kullanılacak elektrikli ekipmanlar (ATEX kapsamı)
  • Radyoloji ve tıbbi amaçlı elektrikli ekipmanlar
  • Yük ve yolcu asansörlerinin elektrikli parçaları
  • Elektrik sayaçları
  • Ev tipi fiş ve prizler
  • Elektrikli çit kontrol cihazları
  • Radyo-elektrik girişim (bu konu EMC kapsamındadır)
  • Uluslararası kuruluşların güvenlik hükümlerine uyan gemi, uçak veya demiryolu özel ekipmanları
  • Yalnızca Ar-Ge tesislerinde profesyonel kullanım için özel yapılmış değerlendirme kitleri

Onaylanmış kuruluş yok, sorumluluk üreticide

LVD'de uygunluk değerlendirmesi yalnızca Modül A (iç üretim kontrolü) ile yapılır (Ek III). Üretici teknik dosyayı ve risk analizini hazırlar, AB Uygunluk Beyanı'nı kendi sorumluluğunda imzalar ve CE işaretini iliştirir. Bu nedenle "LVD sertifikası" adıyla sunulan belgeler yasal bir zorunluluk değildir. Akredite bir laboratuvarın harmonize standarda göre düzenlediği test raporu ise uygunluğu göstermenin en pratik yoludur.

Elektrikli ürünler çoğu zaman birden fazla yönetmeliğe tabidir

Bir elektrikli ürün genellikle aynı anda EMC ve RoHS kapsamına da girer; ürün grubuna göre Eko-Tasarım gereklilikleri de uygulanabilir. Kablosuz modülü (Wi-Fi, Bluetooth) olan ürünler Telsiz Ekipmanları Yönetmeliği (RED) kapsamındadır ve güvenlik gereklilikleri RED'in 3.1(a) maddesi üzerinden değerlendirilir. Uygunluk Beyanı, uygulanan tüm yönetmelikleri listelemelidir.

Kaynak: Direktif 2014/35/AB (LVD), EUR-Lex

Teknik Dosyada Bulunması Gerekenler

  • Ürünün genel açıklaması ve kullanım amacı
  • Tasarım ve imalat çizimleri, devre şemaları, parça listeleri
  • Uygulanan harmonize standartların listesi ve sapma gerekçeleri
  • Risk değerlendirme raporu ve alınan koruyucu önlemler
  • Akredite laboratuvar test ve muayene raporları
  • Türkçe kullanım, kurulum ve bakım kılavuzu
  • İmzalı AT/AB Uygunluk Beyanı (DoC) örneği

AT/AB Uygunluk Beyanı (DoC) İçeriği

  • İmalatçı (ve varsa yetkili temsilci) adı, ticari unvanı ve adresi
  • Ürünün tanımı, model, tip, seri numarası ve izlenebilirlik bilgisi
  • Uygulanan AB direktifinin/yönetmeliğinin tam referansı
  • Uygunluk sağlanan harmonize standartların liste hâlinde referansları
  • Onaylanmış kuruluş adı, kimlik numarası ve düzenlenen belge referansı (gerekiyorsa)
  • İmza, imzalayan kişinin adı–görevi, yer ve tarih

İlgili Harmonize Standartlar

StandartAçıklama
EN 60335-1Ev ve benzeri yerlerde kullanılan cihazların güvenliği — genel kurallar
EN 61010-1Ölçme, kontrol ve laboratuvar cihazları için güvenlik gereklilikleri
EN 60598-1Aydınlatma armatürleri — genel kurallar ve testler
EN 62368-1Ses, video ve bilgi teknolojisi ekipmanları güvenliği

Alçak Gerilim Direktifi (2014/35/EU) Harmonize Standartlar — Tam Liste

AB Resmi Gazete'sinde yayımlanan ve uygunluk karinesi sağlayan EN standartlarının özet listesi. Kaynak: Avrupa Komisyonu, 4 Kasım 2024 güncellemesi. Toplam 918 kayıt, 345 tanesi geri çekilmiş.

StandartBaşlıkYayımDurum
EN ISO 11252:2013Lasers and laser-related equipment - Laser device - Minimum requirements for documentation (ISO 11252:2013)20/04/2016Yürürlükte
EN 13637:2015Building hardware - Electrically controlled exit systems for use on escape routes - Requirements and test methods20/04/2016Yürürlükte
HD 308 S2:2001Identification of cores in cables and flexible cords20/04/2016Yürürlükte
HD 368 S1:1978Direct acting recording electrical measuring instruments and their accessories20/04/2016Yürürlükte
HD 549 S1:1989Conference systems - Electrical and audio requirements20/04/2016Yürürlükte
HD 597 S1:1992, HD 597 S1:1992/AC:1992Coupling capacitors and capacitor dividers20/04/2016Yürürlükte
HD 603 S1:1994, HD 603 S1:1994/A3:2007, HD 603 S1:1994/A1:1997, HD 603 S1:1994/A2:2003Distribution cables of rated voltage 0,6/1 kV20/04/2016Yürürlükte
HD 604 S1:1994, HD 604 S1:1994/A3:2005, HD 604 S1:1994/A1:1997, HD 604 S1:1994/A2:20020,6/1 kV and 1,9/3,3 kV power cables with special fire performance for use in power stations20/04/2016Yürürlükte
HD 626 S1:1996, HD 626 S1:1996/A1:1997, HD 626 S1:1996/A2:2002Overhead distribution cables of rated voltage Uo/U(Um): 0,6/1 (1,2) kV20/04/2016Yürürlükte
HD 627 S1:1996, HD 627 S1:1996/A1:2000, HD 627 S1:1996/A2:2005Multicore and multipair cables for installation above and below ground20/04/2016Yürürlükte
HD 639 S1:2002, HD 639 S1:2002/A1:2003, HD 639 S1:2002/A2:2010, HD 639 S1:2002/AC:2003Electrical accessories - Portable residual current devices without integral overcurrent protection for household and similar use (PRCDs)20/04/2016Yürürlükte
EN 50065-4-2:2001, EN 50065-4-2:2001/A1:2003, EN 50065-4-2:2001/A2:2005Signalling on low-voltage electrical installations in the frequency range 3 kHz to 148,5 kHz and 1,6 MHz to 30 MHz - Part 4-2: Low voltage decoupling filters - Safety requirements20/04/2016Yürürlükte
EN 50065-4-7:2005, EN 50065-4-7:2005/AC:2006Signalling on low-voltage electrical installations in the frequency range 3 kHz to 148,5 kHz and 1,6 MHz to 30 MHz - Part 4-7: Portable low voltage decoupling filters - Safety requirements20/04/2016Yürürlükte
EN 50085-1:2005, EN 50085-1:2005/A1:2013Cable trunking systems and cable ducting systems for electrical installations - Part 1: General requirements20/04/2016Yürürlükte
EN 50085-2-1:2006, EN 50085-2-1:2006/A1:2011Cable trunking systems and cable ducting systems for electrical installations - Part 2-1: Cable trunking systems and cable ducting systems intended for mounting on walls and ceilings20/04/2016Yürürlükte
EN 50085-2-2:2008Cable trunking systems and cable ducting systems for electrical installations - Part 2-2: Particular requirements for cable trunking systems and cable ducting systems intended for mounting underfloor, flushfloor, or onfloor20/04/2016Yürürlükte
EN 50085-2-3:2010Cable trunking systems and cable ducting systems for electrical installations - Part 2-3: Particular requirements for slotted cable trunking systems intended for installation in cabinets20/04/2016Yürürlükte
EN 50085-2-4:2009Cable trunking systems and cable ducting systems for electrical installations - Part 2-4: Particular requirements for service poles and service posts20/04/2016Yürürlükte
EN 50106:2008Safety of household and similar electrical appliances - Particular rules for routine tests referring to appliances under the scope of EN 60335-120/04/2016Yürürlükte
EN 50117-1:2002, EN 50117-1:2002/A1:2006, EN 50117-1:2002/A2:2013Coaxial cables - Part 1: Generic specification20/04/2016Yürürlükte
EN 50117-2-1:2005, EN 50117-2-1:2005/A1:2008, EN 50117-2-1:2005/A2:2013Coaxial cables - Part 2-1: Sectional specification for cables used in cabled distribution networks - Indoor drop cables for systems operating at 5 MHz - 1 000 MHz20/04/2016Yürürlükte
EN 50117-2-2:2004, EN 50117-2-2:2004/A1:2008, EN 50117-2-2:2004/A2:2013Coaxial cables - Part 2-2: Sectional specification for cables used in cabled distribution networks - Outdoor drop cables for systems operating at 5 MHz - 1 000 MHz20/04/2016Yürürlükte
EN 50117-2-3:2004, EN 50117-2-3:2004/A1:2008, EN 50117-2-3:2004/A2:2013Coaxial cables - Part 2-3: Sectional specification for cables used in cabled distribution networks - Distribution and trunk cables for systems operating at 5 MHz - 1 000 MHz20/04/2016Yürürlükte
EN 50117-2-4:2004, EN 50117-2-4:2004/A1:2008, EN 50117-2-4:2004/A2:2013Coaxial cables - Part 2-4: Sectional specification for cables used in cabled distribution networks - Indoor drop cables for systems operating at 5 MHz - 3 000 MHz20/04/2016Yürürlükte
EN 50117-2-5:2004, EN 50117-2-5:2004/AC:2012, EN 50117-2-5:2004/A1:2008, EN 50117-2-5:2004/A2:2013Coaxial cables - Part 2-5: Sectional specification for cables used in cabled distribution networks - Outdoor drop cables for systems operating at 5 MHz - 3 000 MHz20/04/2016Yürürlükte
Gösterilen: 25 / 918. Resmi ve güncel liste için Avrupa Komisyonu yayınlarını esas alın.

LVD Guide (AB Resmi Kılavuz — Ağustos 2018)

Avrupa Komisyonu tarafından yayımlanan, 2014/35/EU Alçak Gerilim Direktifi'nin uygulanmasına yönelik resmi kılavuz dokümanı. Kapsam, ekonomik aktörlerin yükümlülükleri, uygunluk değerlendirme, teknik dosya ve CE işaretlemesi için temel başvuru kaynağıdır.

PDF olarak indir(2.0 MB)

Alçak Gerilim (LVD) Hakkında Sıkça Sorulan Sorular

Alçak Gerilim Yönetmeliği nedir?

+

Alçak Gerilim Yönetmeliği (2014/35/AB), 50–1000 v ac, 75–1500 v dc arasında çalışan elektrikli ekipmanlar kapsamındaki ürünlerin güvenlik, sağlık ve çevre koruma gerekliliklerini düzenleyen Türk teknik mevzuatıdır. Sanayi ve Teknoloji Bakanlığı tarafından yürütülmektedir ve AB 2014/35/AB direktifi ile tam uyumludur.

Alçak Gerilim (LVD) Yönetmeliği hangi ürünleri kapsar?

+

Alçak Gerilim (LVD) yönetmeliği, Ev tipi elektrikli ev aletleri (ütü, fırın, çamaşır makinesi vb.); Aydınlatma armatürleri ve sürücüleri; Endüstriyel kontrol panoları ve şalt cihazları gibi ürünleri kapsar. Ürününüzün kapsama girip girmediği teknik özellikler ve kullanım amacı dikkate alınarak belirlenir.

Alçak Gerilim (LVD) kapsamında CE belgesi nasıl alınır?

+

Alçak Gerilim (LVD) CE işareti süreci şu adımlardan oluşur: Ürün kapsamının LVD altında olduğunun teyit edilmesi → Uygulanabilir harmonize EN standartlarının tespiti → Akredite laboratuvarda elektriksel güvenlik testlerinin yaptırılması → Teknik dosyanın hazırlanması ve risk değerlendirmesi. Süreç sonunda AT/AB Uygunluk Beyanı imzalanır ve ürüne CE işareti iliştirilir.

Alçak Gerilim Yönetmeliği için onaylanmış kuruluş (Notified Body) zorunlu mu?

+

Hayır, kural olarak üreticinin öz beyanı (Modül A) yeterlidir; onaylanmış kuruluş müdahalesine ihtiyaç yoktur. Ancak teknik dosya ve uygunluk beyanı eksiksiz hazırlanmalıdır.

Alçak Gerilim (LVD) teknik dosyasında neler bulunmalı?

+

Alçak Gerilim (LVD) teknik dosyası en az şunları içerir: Ürünün genel açıklaması ve kullanım amacı, Tasarım ve imalat çizimleri, devre şemaları, parça listeleri, Uygulanan harmonize standartların listesi ve sapma gerekçeleri, Risk değerlendirme raporu ve alınan koruyucu önlemler, Akredite laboratuvar test ve muayene raporları. Teknik dosya, ürünün piyasaya arzından itibaren en az 10 yıl saklanmak zorundadır.

Alçak Gerilim (LVD) için hangi harmonize standartlar uygulanır?

+

2014/35/AB kapsamında uygulanan başlıca harmonize EN standartları EN 60335-1, EN 61010-1, EN 60598-1 olarak sıralanabilir. Harmonize standartlara uygunluk, yönetmeliğin temel gerekliliklerine "uygunluk karinesi" sağlar. Güncel liste için AB Resmi Gazete (OJ) yayınları takip edilmelidir.

Alçak Gerilim (LVD) AT/AB Uygunluk Beyanı (DoC) nedir ve neleri içerir?

+

AT/AB Uygunluk Beyanı, üreticinin ürünün 2014/35/AB ve diğer ilgili AB mevzuatına uygun olduğunu tek başına beyan ettiği yasal belgedir. İçeriği: İmalatçı (ve varsa yetkili temsilci) adı, ticari unvanı ve adresi, Ürünün tanımı, model, tip, seri numarası ve izlenebilirlik bilgisi, Uygulanan AB direktifinin/yönetmeliğinin tam referansı, Uygunluk sağlanan harmonize standartların liste hâlinde referansları, Onaylanmış kuruluş adı, kimlik numarası ve düzenlenen belge referansı (gerekiyorsa). Beyan üretici veya yetkili temsilcisi tarafından imzalanır.

Alçak Gerilim (LVD) kapsamında CE belgelendirme süreci ne kadar sürer?

+

Süreç, ürünün karmaşıklığına, test sayısına ve onaylanmış kuruluş müdahalesinin gerekip gerekmediğine bağlı olarak değişir. Tipik olarak öz beyan süreçleri 2–6 hafta, onaylanmış kuruluş gerektiren süreçler 1–3 ay arasında tamamlanır. Teknik dosya hazırlığı ve test süreleri toplam süreyi doğrudan etkiler.

Alçak Gerilim (LVD) kapsamı dışındaki ürünlere CE işareti iliştirilebilir mi?

+

Hayır. CE işareti, ürünün ilgili AB Yeni Yaklaşım direktif(ler)i ve Türk yönetmelikleri kapsamına girdiğinde iliştirilir. Kapsam dışı ürünlere CE iliştirilmesi 7223 sayılı Ürün Güvenliği ve Teknik Düzenlemeler Kanunu uyarınca yanıltıcı işaretleme sayılır ve idari para cezasına konu olur.

Alçak Gerilim Yönetmeliği ile AB 2014/35/AB direktifi arasında fark var mı?

+

Türkiye, 1/95 sayılı Gümrük Birliği Kararı kapsamında AB Yeni Yaklaşım direktiflerini ulusal mevzuatına aktarmıştır. Alçak Gerilim Yönetmeliği, AB 2014/35/AB direktifinin Türkçe karşılığıdır ve teknik gereklilikler açısından AB metni ile bire bir uyumludur. Bu nedenle Alçak Gerilim (LVD) kapsamında üretilen ürünler hem Türkiye'de hem AB pazarında serbest dolaşıma sahiptir.

Alçak Gerilim (LVD) için CE belgesi danışmanlığı almak gerekir mi?

+

Yasal bir zorunluluk değildir ancak teknik dosya hazırlığı, modül seçimi, harmonize standart belirlenmesi ve onaylanmış kuruluş yönetimi uzmanlık gerektirir. Profesyonel danışmanlık, süreç süresini kısaltır ve uygunluk hatalarından kaynaklı pazara giriş gecikmelerini önler.

Alçak Gerilim (LVD) kapsamında EN 60335-1 standardı nedir?

+

EN 60335-1 — Ev ve benzeri yerlerde kullanılan cihazların güvenliği — genel kurallar Bu standarda uygunluk, 2014/35/AB kapsamındaki ilgili temel gerekliliklere uygunluk karinesi sağlar.
